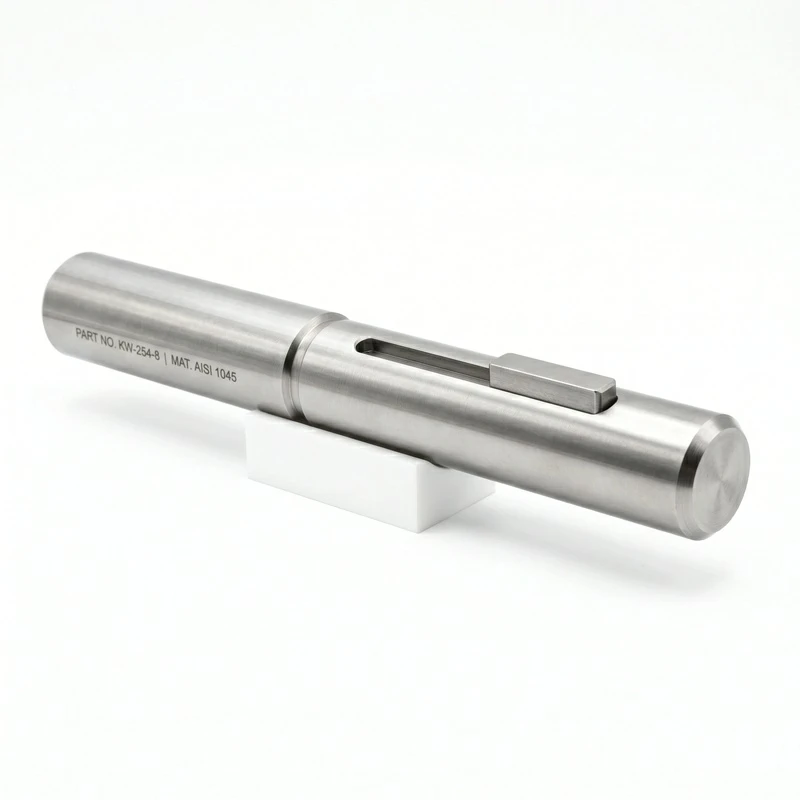

Reteszhornyos tengelyek

Kulcshorony típusa: téglalap, kúpos, spline{0}}típus
Szabványok: ASME, ISO, DIN vagy egyedi
Szélességtűrés: ±0,013 mm
Anyaga: 1144 feszítő{1}}acél, 1045 szén, 303 rozsdamentes
Kulcstartó keménység: minimum 50 HRC

Termékparaméterek

Tétel	Specifikáció
Kulcshorony típusa	Négyszögletes, kúpos, spline{0}}típusú
Szabványok	ASME, ISO, DIN vagy egyedi
Szélesség tolerancia	±0,013 mm
Anyag	1144 feszültségálló acél, 1045 szén, 303 rozsdamentes
Kulcstartó keménysége	50 HRC minimum
MOQ	10 db

leírás

A reteszhornyos tengelyek pozitív mechanikai kapcsolatot biztosítanak a forgó alkatrészek között, - az illeszkedő kulcs és a reteszhorony összekapcsolása megbízhatóan továbbítja a nyomatékot, anélkül, hogy az interferenciás illesztések nagy terhelés esetén feszültségkoncentrációt okoznának. A reteszhorony precíziós vezetőként működik, kiküszöbölve a csúszást és a kopást, amelyek károsítják a tengelyeket és a meghajtott berendezéseket. A marás téglalap alakú, kúpos vagy spline{3}}típusú kulcshornyokat állít elő az ASME, az ISO vagy a vevőspecifikus-szabványok szerint. A ±0,013 mm-es szélesség- és mélységtűrések biztosítják a kulcsok megfelelő illeszkedését túlzott hézag nélkül -, ami folyamatos működés közben kopást okoz a kulcs és a reteszhorony falai között.

Mi történik, ha a kulcsnyílás túl nagy

A kulcs és a reteszhorony falai közötti túlzott hézag ingerlő - kis mikromozgást okoz, amely mindkét felületet megviseli. Idővel ez tovább növeli a távolságot, és több idegességet okoz. Az eredmény egy laza reteszhorony, amely terhelés alatt racsnizik, nem pedig pozitívan továbbítja a nyomatékot. A nagy-ciklusú alkalmazásoknál a kulcshorony tűrés szigorúbb, mint gondolná.

GYIK

Q1: MOQ?

A1: 10 darab.

Q2: Kulcshornyok típusai?

A2: Téglalap alakú, kúpos, spline{1}}típusú. ASME, ISO, DIN vagy egyedi.

Q3: Tűrések?

A3: Szélesség és mélység ±0,013 mm.

4. kérdés: Hőkezelés után felszakítás?

A4: Igen. Szabvány a nagy-ciklusú alkalmazásokhoz.

Q5: Felületi keménység?

A5: minimum 50 HRC kulcstartó padlón.

6. kérdés: Felületkezelés?

A6: Fekete oxid és horgany bevonat a rozsda gátlására.

A minőség nem alku tárgya a precíziós gyártásban{0}}. Minden alkatrész szigorú ellenőrzésen esik át a gyártás minden szakaszában.

ISO 9001:2015- Tanúsított minőségirányítási rendszer, amely magában foglalja a tervezést, a megmunkálást és az ellenőrzést
CMM ellenőrzés- Koordináta mérés összetett geometriák és szűk tűrések esetén
Felületi érdesség mérése- Ra, Rz és Rt diagramok minden ellenőrzési jelentéssel együtt
Passziválás / Elektropolírozás- ASTM A967 korrózióállósági eljárások
Anyagkövethetőség- Hőszám követése a nyersanyagtól a kész alkatrészig
Első cikkvizsgálat (FAI)- A teljes dimenziós jelentés minden új megrendeléshez mellékelve

A nyersanyagtól a késztermékig minden lépést ellenőrzött és dokumentált:

Anyag előkészítés- CNC esztergálás/marás közel-háló alakra
Hőkezelés - keresztül-edzés vagy tok-edzés a szilárdságért-a kritikus részek
Felület előkészítés- Zsírtalanítás, savas tisztítás és felületaktiválás
Galvanizálás- Ellenőrzött fürdőfolyamat vastagságfigyeléssel
Lezárás / Sütés- Krómtömítés, eloxált tömítés vagy hidrogénes ridegség-mentesítő sütés
Ellenőrzés- Bevonatvastagság mérés, tapadásteszt és szemrevételezés
Csomagolás- Védőbeillesztés, VCI-csomagolás és-foltossággátló csomagolás
